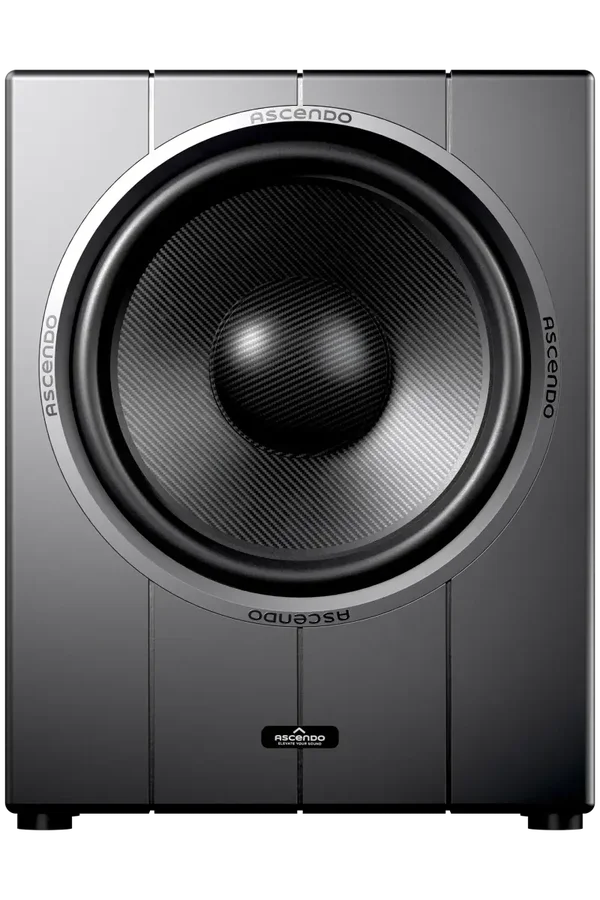

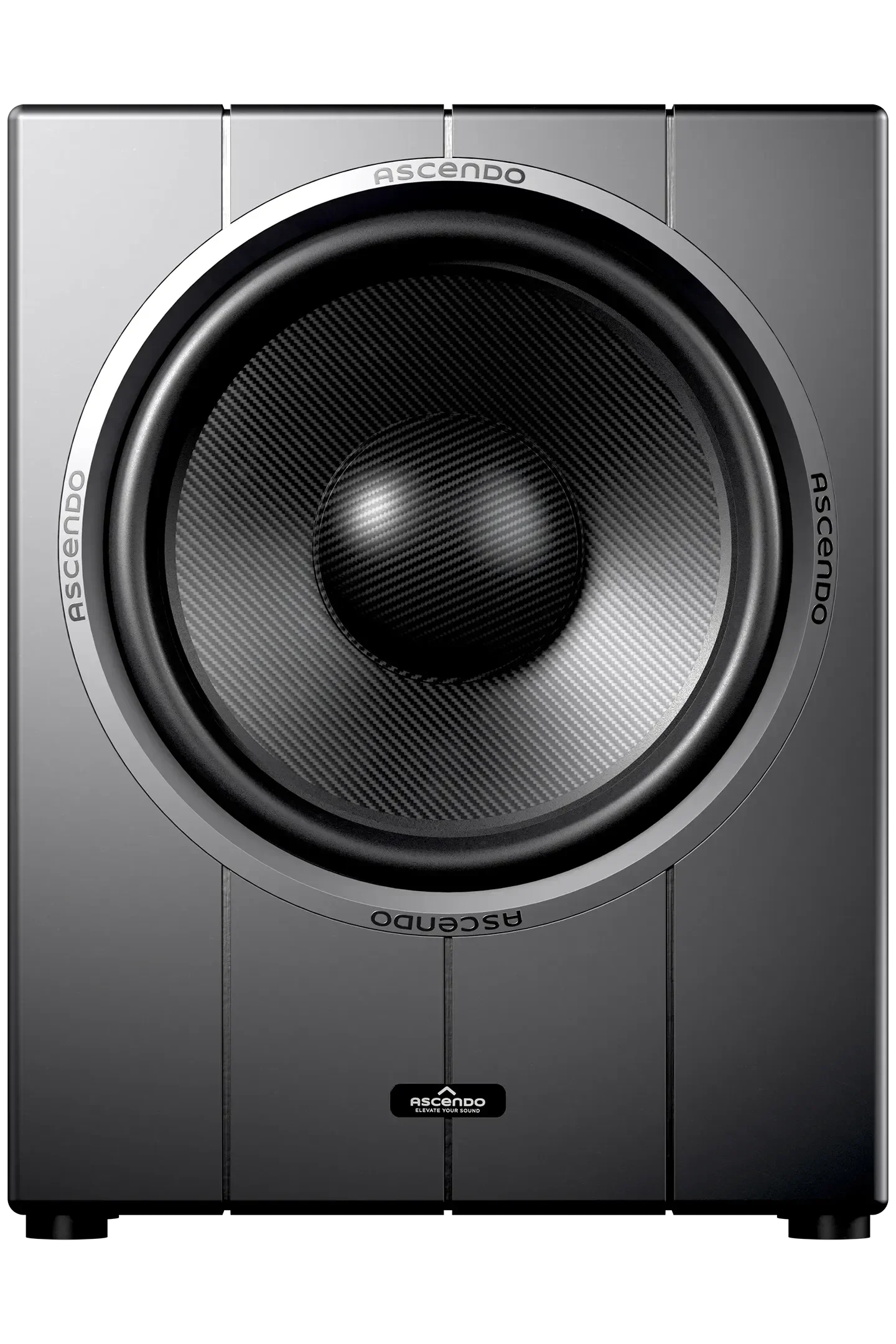

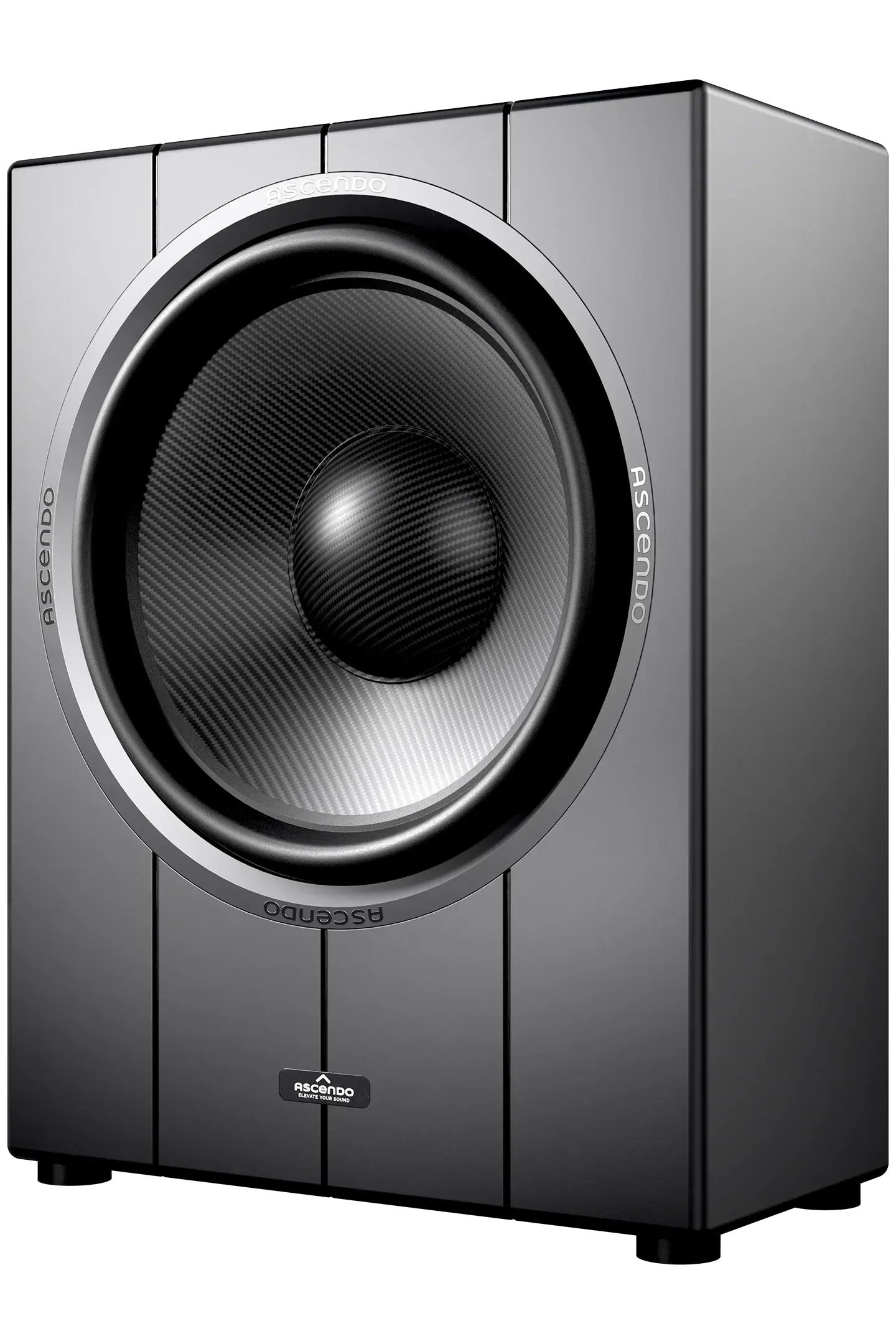

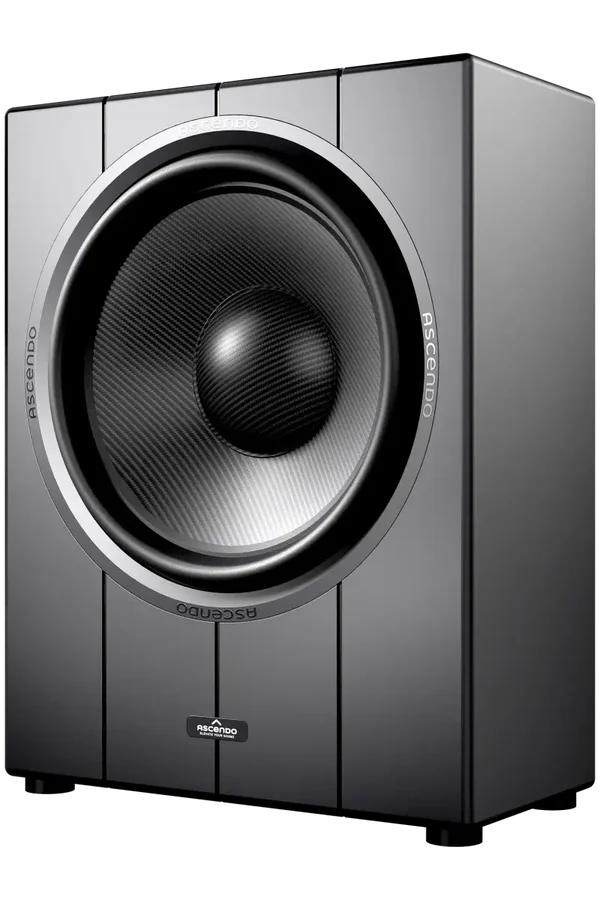

ASCENDO The 19 SUB Pro Passief Shallow/sealed

Meer output van een compacte, ondiepe behuizing

THE19 SUB PRO PASSIVE SEALED SHALLOW bouwt voort op het succes van THE18, waarbij een grotere 19-inch driver in een behuizing wordt geplaatst met dezelfde uitzonderlijk ondiepe diepte van 265 mm/10,43 inch. Het brengt de strakke, gearticuleerde basrespons, verfijnde muzikaliteit en indrukwekkende output van zijn kleinere broer of zus nog verder, met behoud van de installatieflexibiliteit die nodig is wanneer conventionele kubusvormige subwoofers gewoon niet passen.

In de kern is een geavanceerde 19-inch koolstofvezel/Rohacell® composiet sandwichkegel, aangedreven door een krachtige neodymiummotor met een 4-inch ultrahoge temperatuur spraakspoel. Onafhankelijke halve ruimtemetingen registreren 131,2 dB piek SPL bij 63 Hz en 130,1 dB bij 100 Hz in overeenstemming met CEA-2010-B. Het resultaat is uitzonderlijke dynamische expressie, controle en percussieve impact vanuit een extreem ondiepe behuizing.

Deze ultra-ondiepe constructie maakt THE19 een ideale oplossing voor hoogwaardige thuisbioscopen, mediaruimtes en andere installaties waarin de beschikbare diepte beperkt is, maar de uitgangscapaciteit en geluidskwaliteit niet in het gedrang kunnen komen.

Kortetermijnpiek en aanhoudende outputprestaties

Naast CEA-2010-B-metingen met korte burst, wordt THE19 onderworpen aan een veeleisende CEA-2034-A-compressietest met behulp van opeenvolgende testniveaus van twee minuten.

Het niveau wordt in eerste instantie verhoogd in stappen van 3 dB en vervolgens in stappen van 1 dB naarmate het systeem zijn maximaal bruikbare output nadert. Omdat elk testniveau twee minuten wordt gehandhaafd, worden de spreekspoel en het motorsamenstel blootgesteld aan aanzienlijke thermische belasting.

Naarmate de temperatuur van de spoel stijgt, neemt de elektrische weerstand toe, waardoor de stroomoverdracht en akoestische output worden verminderd. De test onthult daarom thermische en mechanische compressie die niet kan worden weergegeven door een korte toonburst-meting alleen.

De test wordt beëindigd wanneer de gedefinieerde limiet van 2 dB gemiddelde compressie is bereikt. THE19 bereikt een maximaal bruikbare continue SPL van 115,5 dB en een overeenkomstige piek SPL van 123,7 dB bij 1 meter in de halve ruimte onder deze aanhoudende testomstandigheden.

Het verschil tussen de CEA-2010-B en CEA-2034-A resultaten is opzettelijk:

• CEA-2010-B vertegenwoordigt het maximale toonburstvermogen op korte termijn.
• CEA-2034-A staat voor bruikbare output onder aanhoudende thermische en mechanische belasting.

Samen zorgen de twee metingen voor een veel completere weergave van de prestaties van de subwoofer in de echte wereld.

Fase-coherente integratie met infrasonische subwoofers

Voor filmweergave tot onder de 20 Hz kan THE19 worden gebruikt met de infrasonische subwoofers van ASCENDO, waaronder THE24, THE28, THE32, THE64 en THE100.

Wanneer correct gefilterd, op tijd uitgelijnd, geëgaliseerd, met polariteit gecontroleerd en op niveau afgestemd, integreren de systemen de fase coherent over hun respectieve bedrijfsbereiken. Dit creëert een naadloze overgang van infrasonische naar lage frequenties met behoud van de autoriteit, precisie en muzikale samenhang van het complete systeem. Het resultaat is laagfrequente reproductie die niet alleen wordt gehoord, maar ook wordt ervaren als één continue en meeslepende gebeurtenis.

*Voor grotere kamers die nog meer output en dynamische hoofdruimte vereisen, biedt ASCENDO ook THE19-2 SUB PRO PASSIVE SEALED SHALLOW. Het combineert twee 19-inch drivers in een grotere behuizing met behoud van dezelfde uitzonderlijk ondiepe diepte.

Specificatie

Algemeen

Luidsprekertype

19-inch voorwaarts vurende driver met een geavanceerde koolstofvezel/Rohacell® composiet sandwichkegel, neodymiummotor en 4-inch ultrahoge temperatuur spoel

XMAX

22 mm eenrichtingslijnige lineaire excursie; 44 mm piek-tot-piek, waarbij de spoel binnen het homogene magnetische veld blijft voor lineaire, lage vervormingswerking

Principe

Verzegeld

Passief | Actief

Passief

Aanbevolen versterking

DSP en versterkerkanalen

Eén DSP-kanaal en één versterkerkanaal zijn vereist.

Minimaal aanbevolen versterkervermogen

89 Vrms 126 Vpk 22.5 Arms Equivalent aan ongeveer 2.000 W in 4 Ω

Aanbevolen ASCENDO Electronics

DSP4-6602, DSP4-10K2 of DSP-4D + AIA2-10K2 IS

Configuratienotities

Correcte RMS- en piekbegrenzerinstellingen zijn vereist. Correcte ASCENDO-filter- en begrenzerinstellingen moeten worden toegepast.

Gemeten Output

Piek SPL op 1 m, Half-Space / 2π

131,2 dB bij 63 Hz, CEA-2010-B

Maximaal bruikbare output bij 1 m, halve ruimte / 2π

115,5 dB continu / 123,7 dB piek, CEA-2034-A compressietest

CEA-2034-A Testprocedure

Opeenvolgende testniveaus van twee minuten Aanvankelijk verhoogd in 3 dB stappen Verminderd tot 1 dB stappen nabij maximale output Meetbereik: 20-160 Hz Stopcriterium: 2 dB gemiddelde compressie DSP-verwerking toegepast

Frequentiebereik

Gemeten zonder DSP

38 Hz–400 Hz / -3 dB 23 Hz – 500 Hz / -12 dB

Gemeten met DSP

19 Hz–130 Hz / −3 dB 15 Hz–200 Hz / −12 dB

Aanvullende gegevens

Krachtbehandeling

2.500 W

Gevoeligheid

93 dB SPL / 1 W / 1 m, halve ruimte / 2π

Nominale Impedantie

4 Ω

Directiviteit

Nominaal omnidirectioneel binnen het beoogde bedrijfsbereik

Maximale lineaire luchtvolumeverplaatsing

5,37 L / 1,42 Amerikaanse vloeibare gallons

Invoer

Invoerterminal

4-geleider Phoenix-connector, geschikt voor 12 AWG / 3,3 mm² kabel

Afmetingen & Gewicht

Afmetingen (B × H × D) mm — zonder grille

537 × 692 × 265 mm Hoogte zonder poten: 677 mm

Afmetingen (B × H × D) inch — zonder grille

21 2/16 × 27 4/16 × 10 7/16 inch Hoogte zonder voeten: 26 10/16 inch

Afmetingen verpakking (B × H × D) mm

690 × 820 × 440 mm

Afmetingen verpakking (B × H × D) inch

27 3/16 × 32 5/16 × 17 5/16 inch

Netto gewicht

36 kg | 79,37 lb

Brutogewicht

40 kg | 88,18 lb

Ontwerp & Montage

Omhulling

Intern verstevigd MDF

Afmaken

Satijn mat zwart

Monteren

Staan met voeten
