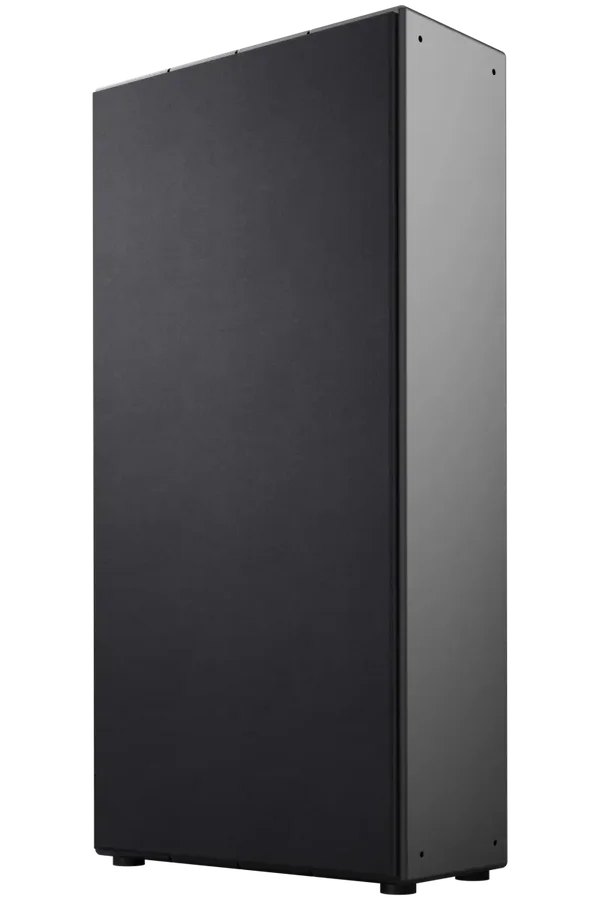

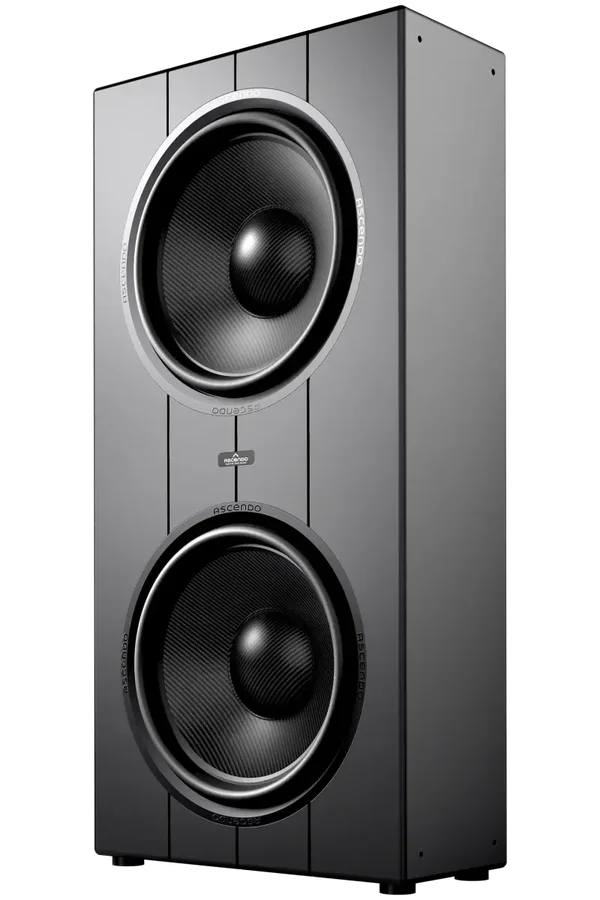

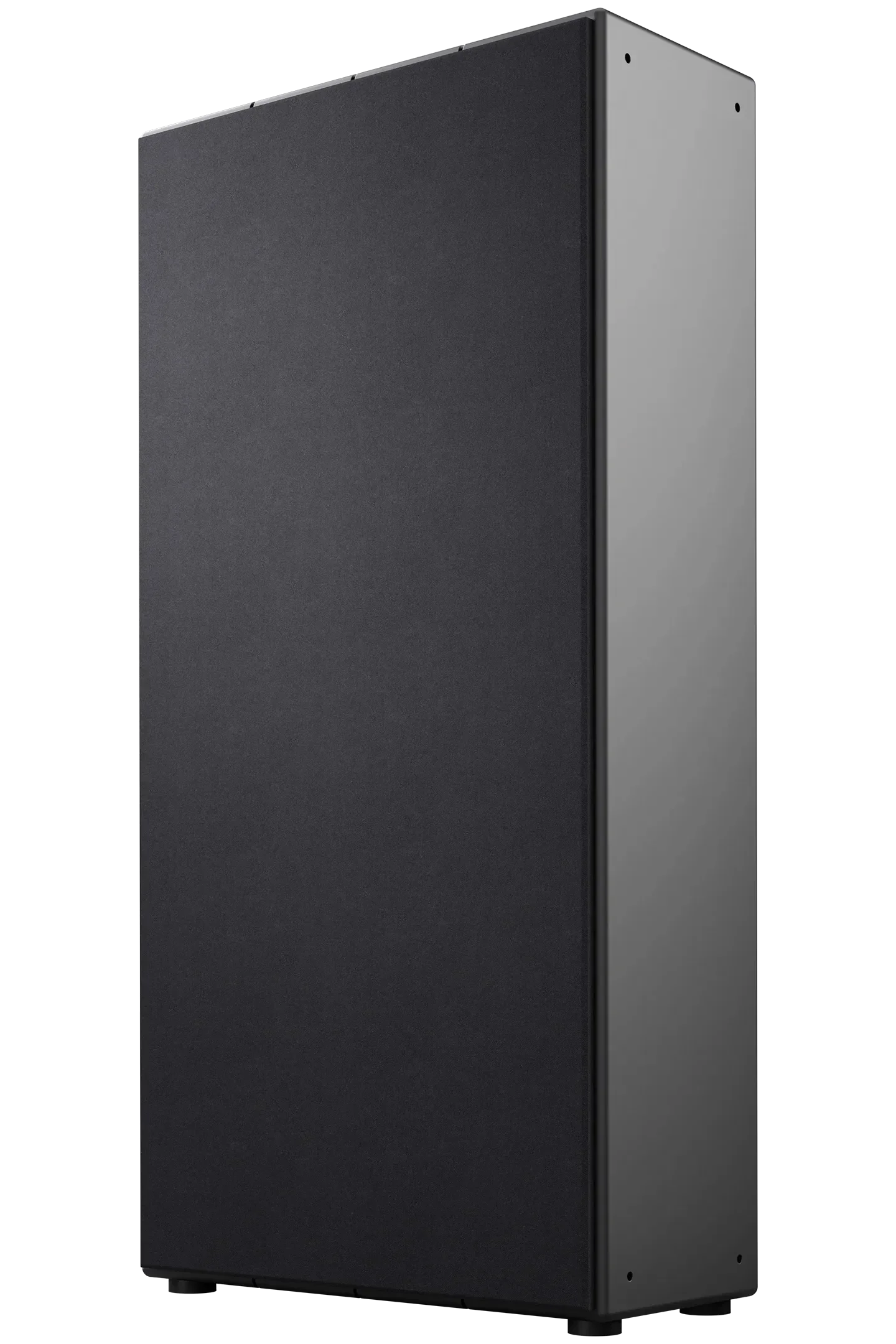

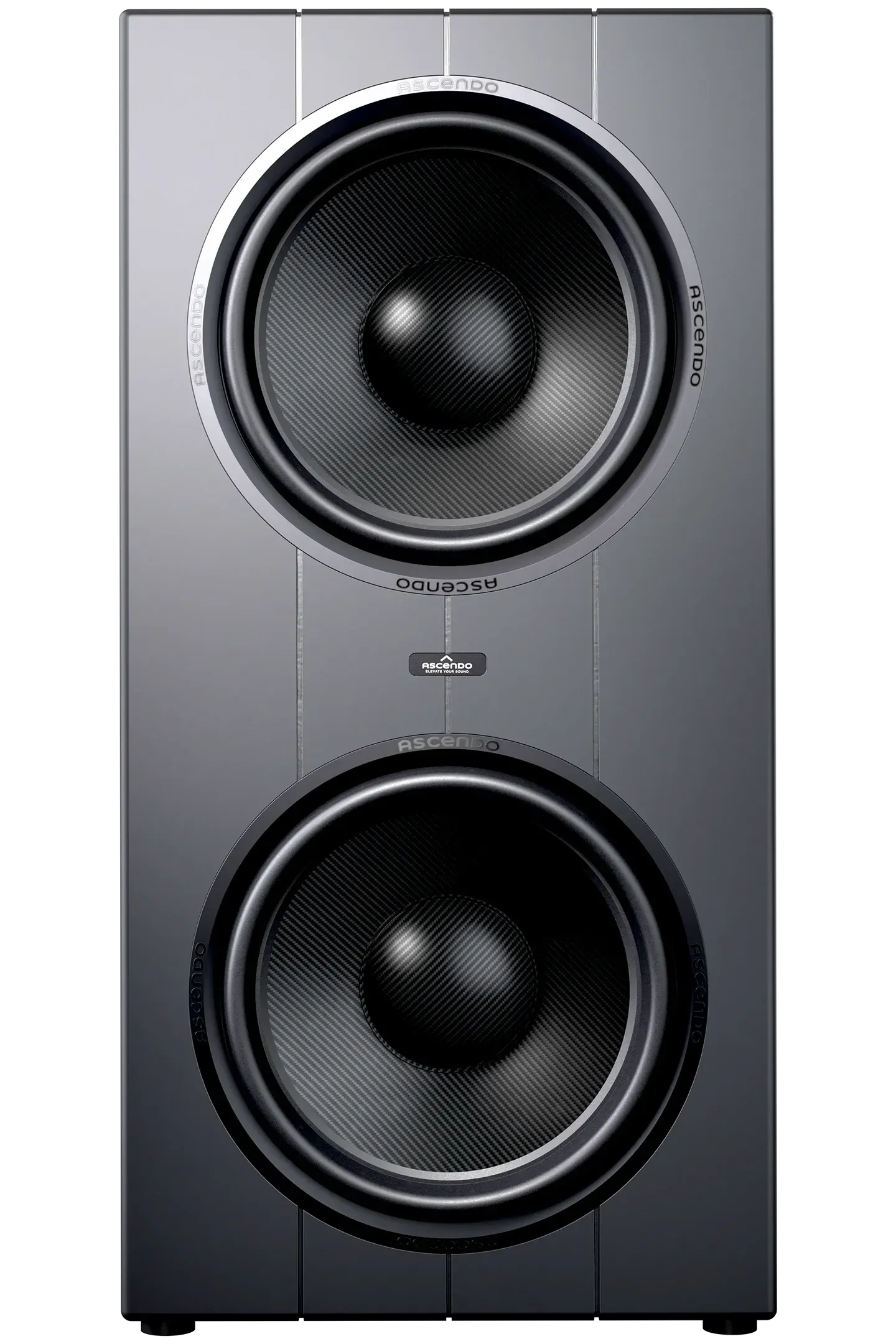

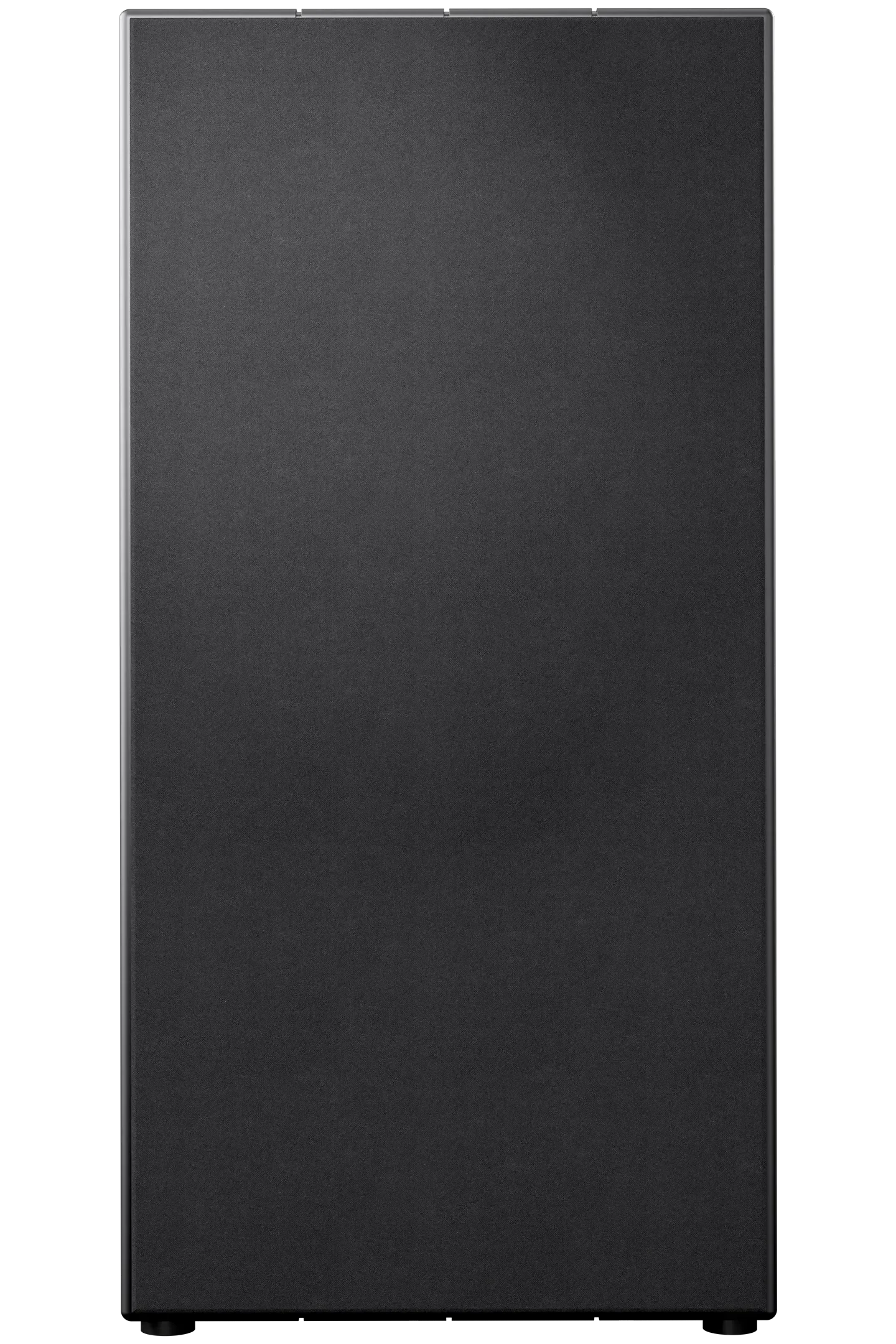

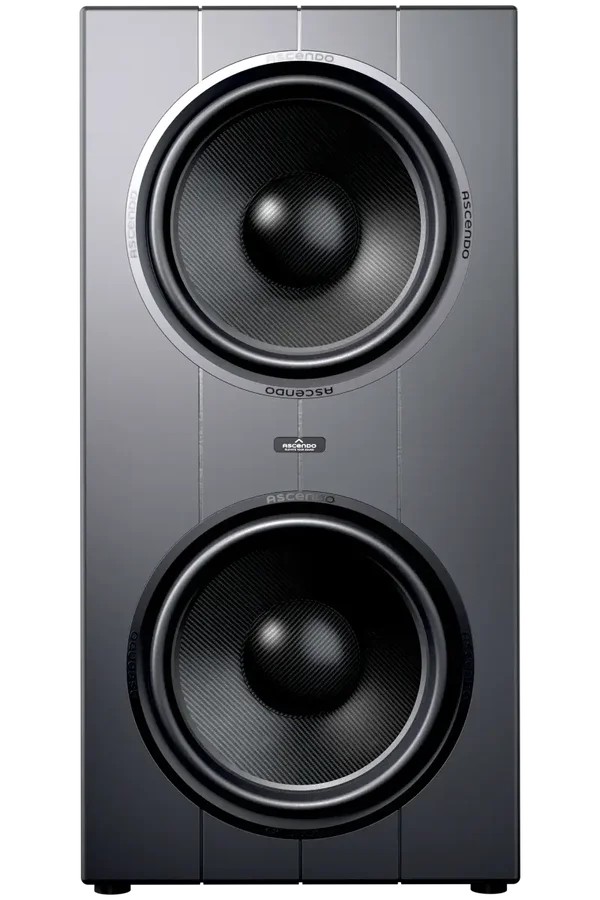

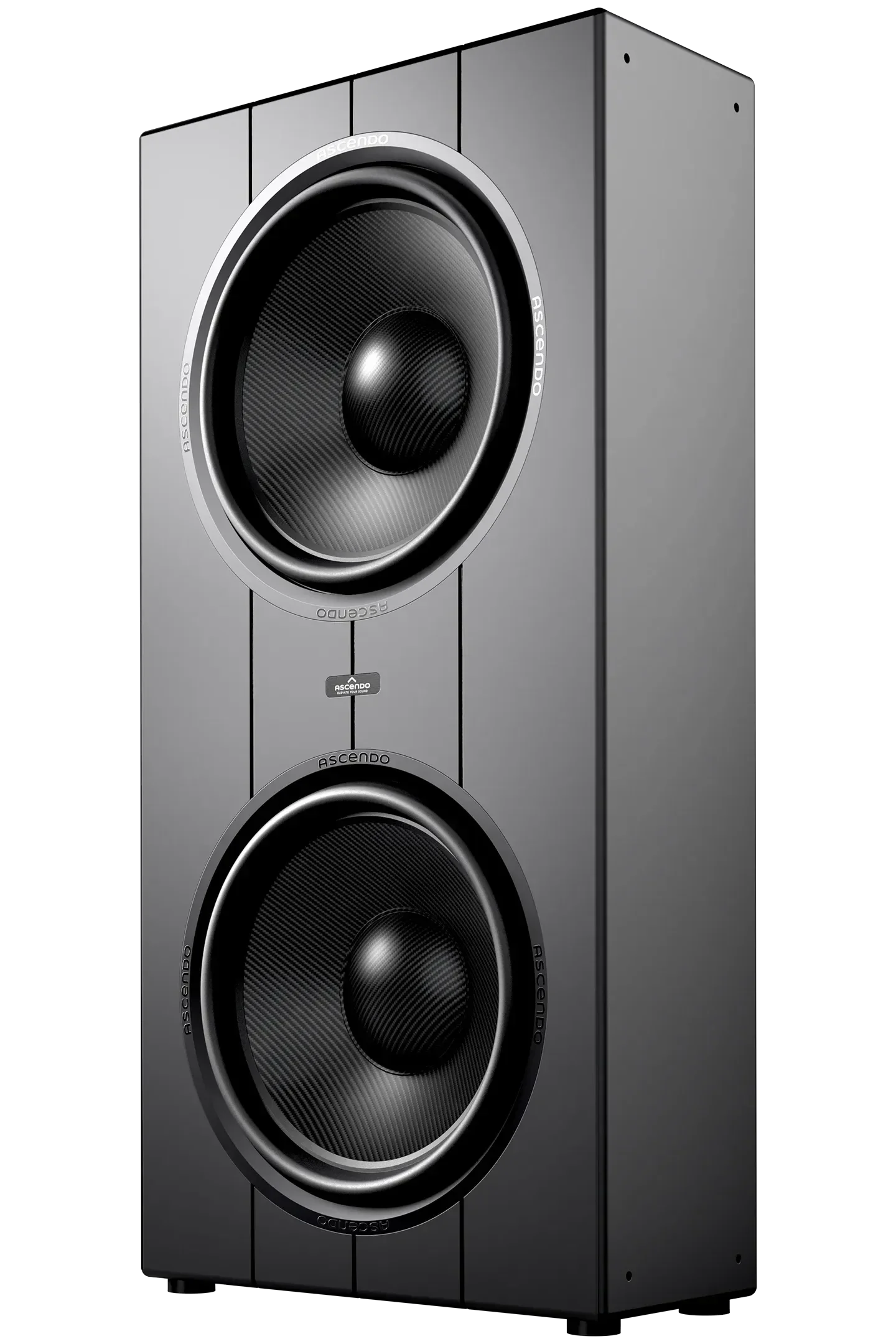

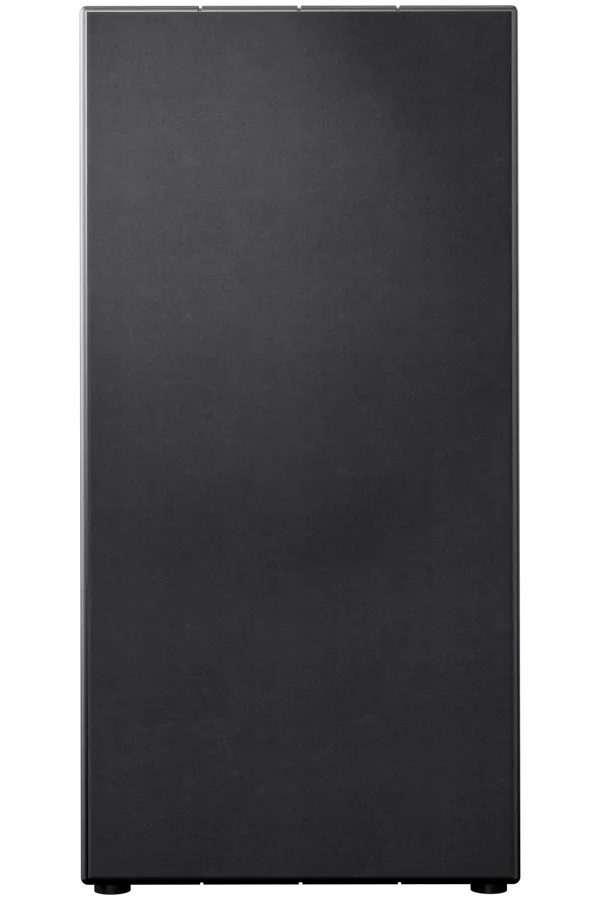

ASCENDO THE 19-2 Sub Pro Passief Shallow Sealed

Dubbele stuurprogramma's. Meer hoofdruimte. Ondiepe diepte.

DE 19-2 SUB PRO PASSIVE SEALED SHALLOW is ontworpen voor thuisbioscopen en luisterruimtes die aanzienlijk meer output en dynamische hoofdruimte vereisen zonder in te boeten aan de installatieflexibiliteit.
Door twee 19-inch drivers te combineren in een enkele behuizing van slechts 265 mm/10,43 inch diep, levert THE19-2 uitzonderlijke laagfrequente mogelijkheden met behoud van de ondiepe vormfactor die nodig is voor ruimtekritische installaties.

Elke driver heeft een geavanceerde koolstofvezel/Rohacell® composiet sandwichcone, aangedreven door een krachtige neodymiummotor met een 4-inch spoel met ultrahoge temperatuur. Onafhankelijke halve ruimtemetingen registreren 138,5 dB piek SPL bij 63 Hz en 138,3 dB bij 100 Hz in overeenstemming met CEA-2010-B.

Bij elke systeemuitgang delen de twee stuurprogramma's de vereiste verplaatsing. Dit vermindert de excursie die van elke individuele bestuurder wordt gevraagd, waardoor de beschikbare hoofdruimte toeneemt en wordt bijgedragen aan het verminderen van vervorming en dynamische compressie tijdens veeleisende muzikale en filmische passages.

Het resultaat is uitzonderlijke laagfrequente impact, besturing en dynamisch gemak vanuit een ondiepe kast, ideaal voor installaties waarin conventionele diepe subwooferbehuizingen niet kunnen worden ondergebracht.

Kortetermijnpiek en aanhoudende outputprestaties

Naast CEA-2010-B-metingen met korte burst, wordt THE19-2 onderworpen aan dezelfde veeleisende CEA-2034-A trapscompressietest.

Elk testniveau wordt twee minuten gehandhaafd. Het niveau wordt in eerste instantie verhoogd in stappen van 3 dB en vervolgens in stappen van 1 dB naarmate het systeem zijn maximaal bruikbare output nadert.

Deze aanhoudende procedure zorgt ervoor dat de spreekspoelen en motorassemblages aanzienlijk hogere temperaturen bereiken. De resulterende toename van de weerstand tussen de stemscoel vermindert de overdracht van elektrische stroom en onthult de thermische vermogenscompressie die optreedt tijdens langdurige werking met hoge output.

De test wordt beëindigd bij een gemiddelde compressie van 2 dB. Onder deze omstandigheden bereikt THE19-2 een maximaal bruikbare continue SPL van 122,0 dB en een overeenkomstige piek-SPL van 130,8 dB bij 1 meter in halve ruimte.

Dit aanhoudende resultaat is opzettelijk lager dan het CEA-2010-B short-burst cijfer. Het vertegenwoordigt de output die het systeem kan handhaven onder aanzienlijke thermische belasting in plaats van het hogere niveau dat kan worden bereikt tijdens een korte toonburst.

Fase-coherente integratie met infrasonische subwoofers

Net als zijn broer kan THE19 SUB PRO PASSIVE SEALED SHALLOW*, THE19-2 worden gecombineerd met ASCENDO's infrasonische subwoofers, waaronder THE24, THE28, THE32, THE64 en THE100.

Wanneer correct gefilterd, op tijd uitgelijnd, geëgaliseerd, met polariteit gecontroleerd en op niveau afgestemd, integreren de systemen de fase coherent over hun respectieve bedrijfsbereiken. Dit produceert een naadloze overgang van infrasonisch naar lage frequenties met behoud van de precisie, impact en muzikale samenhang van het complete systeem.

*Voor installaties waarbij de uitgangscapaciteit van een enkele 19-inch driver voldoende is, biedt THE19 hetzelfde concept met ondiepe diepte en geavanceerde drivertechnologie in een compactere configuratie met één driver.

Specificatie

Algemeen

Luidsprekertype

2 × 19-inch voorwaarts vurende drivers met geavanceerde koolstofvezel/Rohacell® composiet sandwichkegels, neodymiummotoren en 4-inch spoelen met ultrahoge temperatuur

XMAX

22 mm eenrichtingslijnige lineaire excursie per driver; 44 mm piek-tot-piek, waarbij elke spreekspoel binnen het homogene magnetische veld blijft voor lineaire, vervormingsloze werking

Principe

Verzegeld

Passief | Actief

Passief

Aanbevolen versterking

DSP en versterkerkanalen

Er zijn twee onafhankelijke versterkerkanalen nodig, waarbij één versterkerkanaal elke 4 Ω woofer afzonderlijk aandrijft. Eén gedeeld DSP-verwerkingspad kan beide kanalen voeden wanneer identieke verwerking vereist is; twee onafhankelijke DSP-kanalen kunnen worden gebruikt voor individuele controle, bewaking of beperking.

Minimaal aanbevolen versterkervermogen

Per versterkerkanaal: 89 Vrms 126 Vpk 22,5 Armen Gelijk aan ongeveer 2.000 W in 4 Ω Compleet systeem: twee kanalen, ongeveer 2.000 W in 4 Ω elk.

Aanbevolen ASCENDO Electronics

DSP4-6602, DSP4-10K2 of DSP-4D + AIA2-10K2 IS

Configuratienotities

De twee stuurprogramma's moeten normaal gesproken niet parallel worden verbonden als een 2 Ω belasting. Onafhankelijke aandrijving behoudt een grotere effectieve elektrische demping, vermindert de invloed van kabelweerstand, vermijdt de hogere stroomvraag van een 2 Ω-belasting en maakt correcte individuele RMS en piekbeperking mogelijk. De juiste RMS- en piekbegrenzerinstellingen moeten op elk versterkerkanaal worden toegepast.

Gemeten Output

Piek SPL op 1 m, Half-Space / 2π

138,5 dB bij 63 Hz, CEA-2010-B

Maximaal bruikbare output bij 1 m, halve ruimte / 2π

122,0 dB continu / 130,8 dB piek, CEA-2034-A compressietest

CEA-2034-A Testprocedure

Opeenvolgende testniveaus van twee minuten Aanvankelijk verhoogd in 3 dB stappen Verminderd tot 1 dB stappen nabij maximale output Meetbereik: 20-160 Hz Stopcriterium: 2 dB gemiddelde compressie DSP-verwerking toegepast

Frequentiebereik

Gemeten zonder DSP

33 Hz–400 Hz / −3 dB 23 Hz–500 Hz / −12 dB

Gemeten met DSP

20 Hz–140 Hz / −3 dB 15 Hz – 200 Hz / −12 dB

Aanvullende gegevens

Krachtbehandeling

5.000 W

Gevoeligheid

99 dB SPL / 1 W / 1 m, halve ruimte / 2π

Nominale Impedantie

4 Ω per woofer

Directiviteit

Nominaal omnidirectioneel binnen het beoogde bedrijfsbereik

Maximale lineaire luchtvolumeverplaatsing

10,74 L / 2,84 US vloeibare gallons

Invoer

Invoerterminal

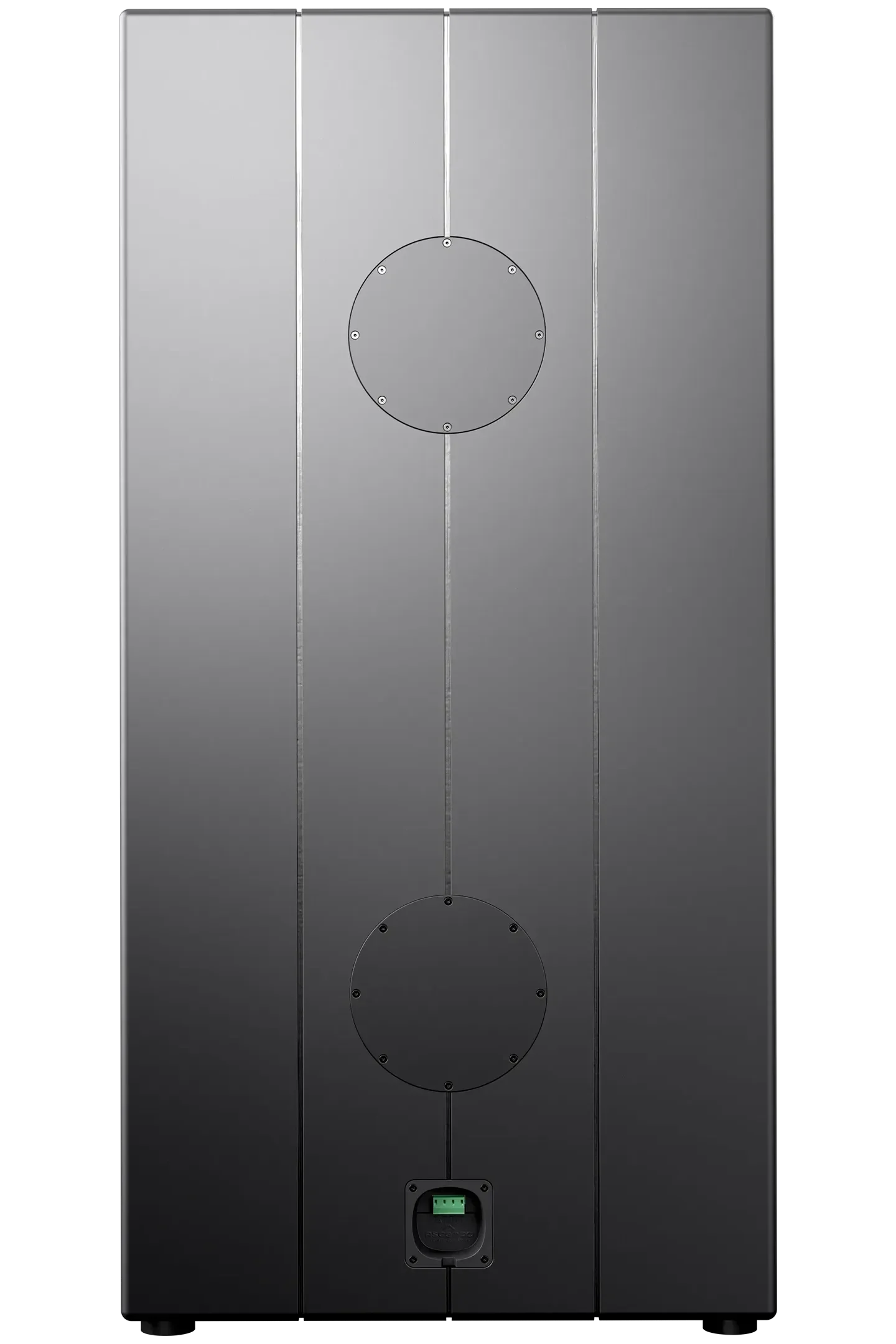

4-geleider Phoenix-connector, geschikt voor 12 AWG / 3,3 mm² kabel Door de vier-geleiderverbinding kunnen de twee 4 Ω woofers afzonderlijk worden aangedreven.

Afmetingen & Gewicht

Afmetingen (B × H × D) mm — zonder grille

600 × 1215 × 265 mm Hoogte zonder voeten: 1200 mm

Afmetingen (B × H × D) inch — zonder grille

23 10/16 × 47 13/16 × 10 7/16 inch Hoogte zonder voeten: 47 4/16 inch

Afmetingen verpakking (B × H × D) mm

750 x 1330 × 440 mm

Afmetingen verpakking (B × H × D) inch

29 1/2 × 52 3/8 × 17 5/16 inch

Netto gewicht

67 kg | 147,71 lb

Brutogewicht

75 kg | 165,35 lb

Ontwerp & Montage

Omhulling

Intern verstevigd MDF

Afmaken

Satijn mat zwart

Monteren

Staan met voeten
