ASCENDO THE DIRECTOR PRO ACTIF EXT. FLUSH

Het is een bekend feit dat LED-wanden een aanzienlijke uitdaging vormen met betrekking tot de plaatsing van luidsprekers die een evenredig niveau kunnen leveren, met name het kritieke centrumkanaal.

Bij het beoordelen van wat door verschillende bedrijven werd aangeboden, van het reflecteren van enkele van de frequenties van de muur, of het gebruik van een combinatielijnbron en puntbron, of kleine luidsprekers die niet in staat waren om adequate prestaties en SPL te leveren, leed elk van deze benaderingen aan technische problemen - het waren voornamelijk marketinginspanningen.

De DIRECTEUR vertegenwoordigt een revolutionaire en patent aangevraagde benadering van het ontwerp van LED-wandluidsprekers.

Twee jaar lang heeft ASCENDO gewerkt aan de ontwikkeling van dit unieke en schaalbare luidsprekerontwerp op basis van onze overtuigingen dat:

• Alleen point source-luidsprekers kunnen de gewenste consistentie van stoel-tot-stoel-prestaties leveren in thuisbioscoopomgevingen met meerdere zitplaatsen,
• Alleen een direct-radiating systeem zal de best presterende resultaten opleveren,
• Het ontwerp moet zo onzichtbaar mogelijk zijn om de focus op de LED-muur te houden

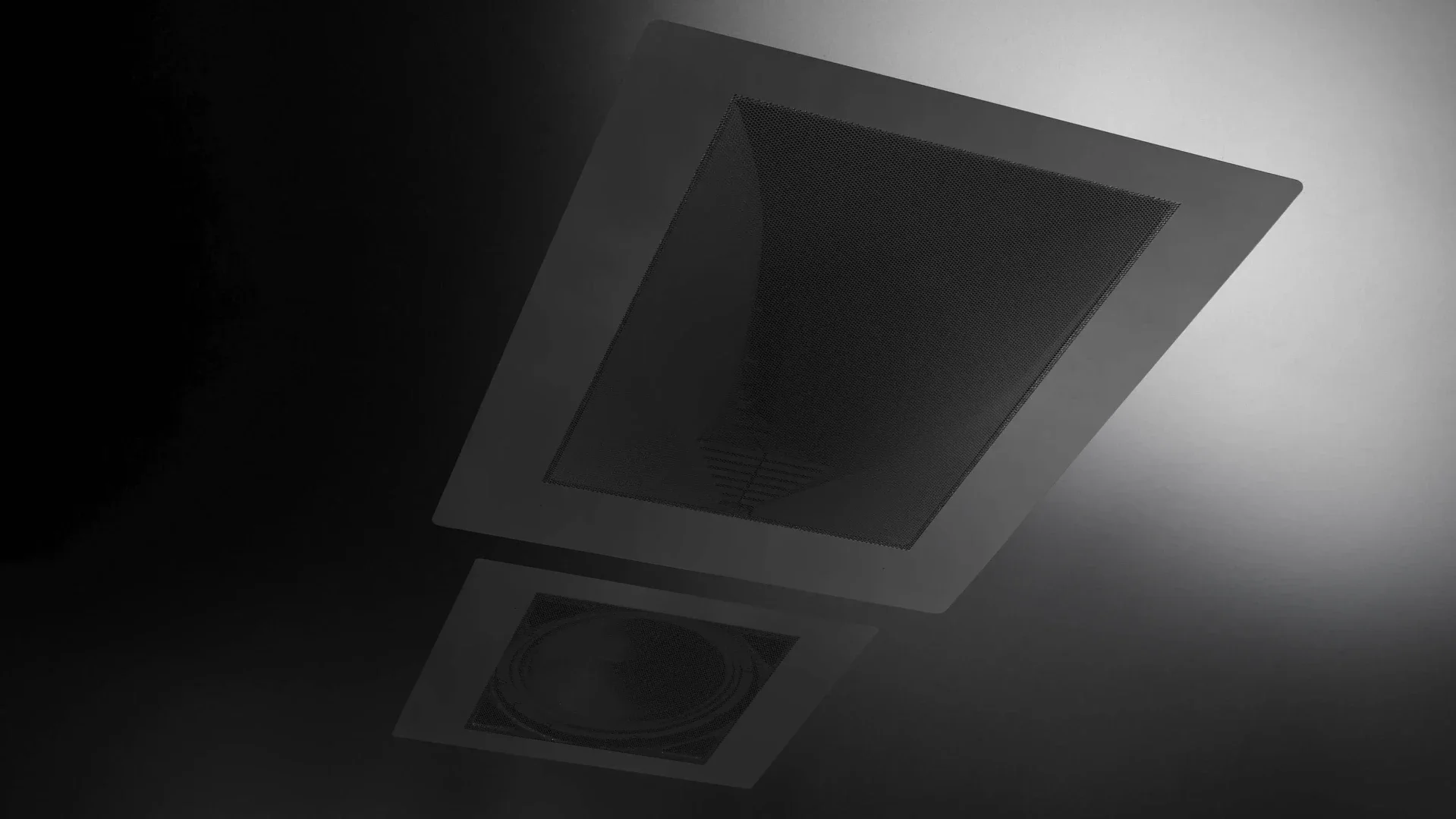

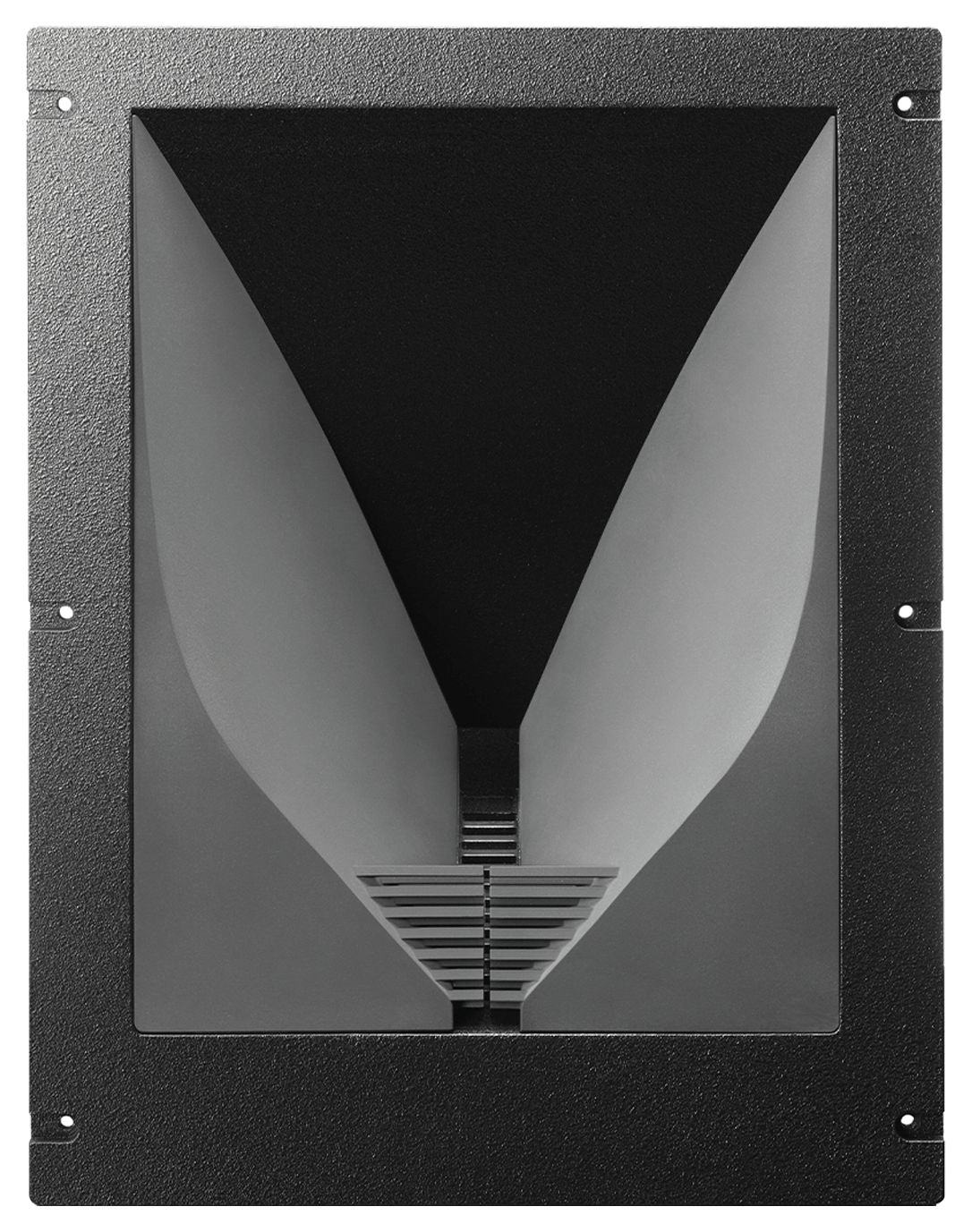

Het revolutionaire deel is de AMT-aangedreven golfgeleider met asymmetrische horizontale en verticale geluidsdispersie en HF-dispersielens. Als een inbouwontwerp in het plafond verdwijnt en integreert het prachtig, niet alleen in een thuisbioscoop, maar ook in multifunctionele media of woonkamertoepassingen. De prestaties van de DIRECTEUR zijn schaalbaar en kunnen indien gewenst met gemak 130dB SPL overschrijden.

Bovendien moet zelfs in kleinere kamers met relatief hoge plafonds het geluid worden waargenomen als afkomstig uit het verticale midden van de muur - zonder uitzondering.

Het werd duidelijk dat we in dergelijke extreme gevallen waar steile luisterhoeken naar de luidsprekers bestaan, we psychoakoestiek moeten gebruiken via een op de tijd afgestemde, EQ'd en op het niveau afgestemde balancerende luidspreker onder de muur om de waargenomen fantoomgeluidsbron te verlagen. De belangrijke details achter dit idee zijn ontwikkeld in gesprek met Arnaud Laborie, de CEO van Trinnov Audio, die ook uitgebreid onderzoek deed in de showrooms van Micro-LED Wall-fabrikanten.

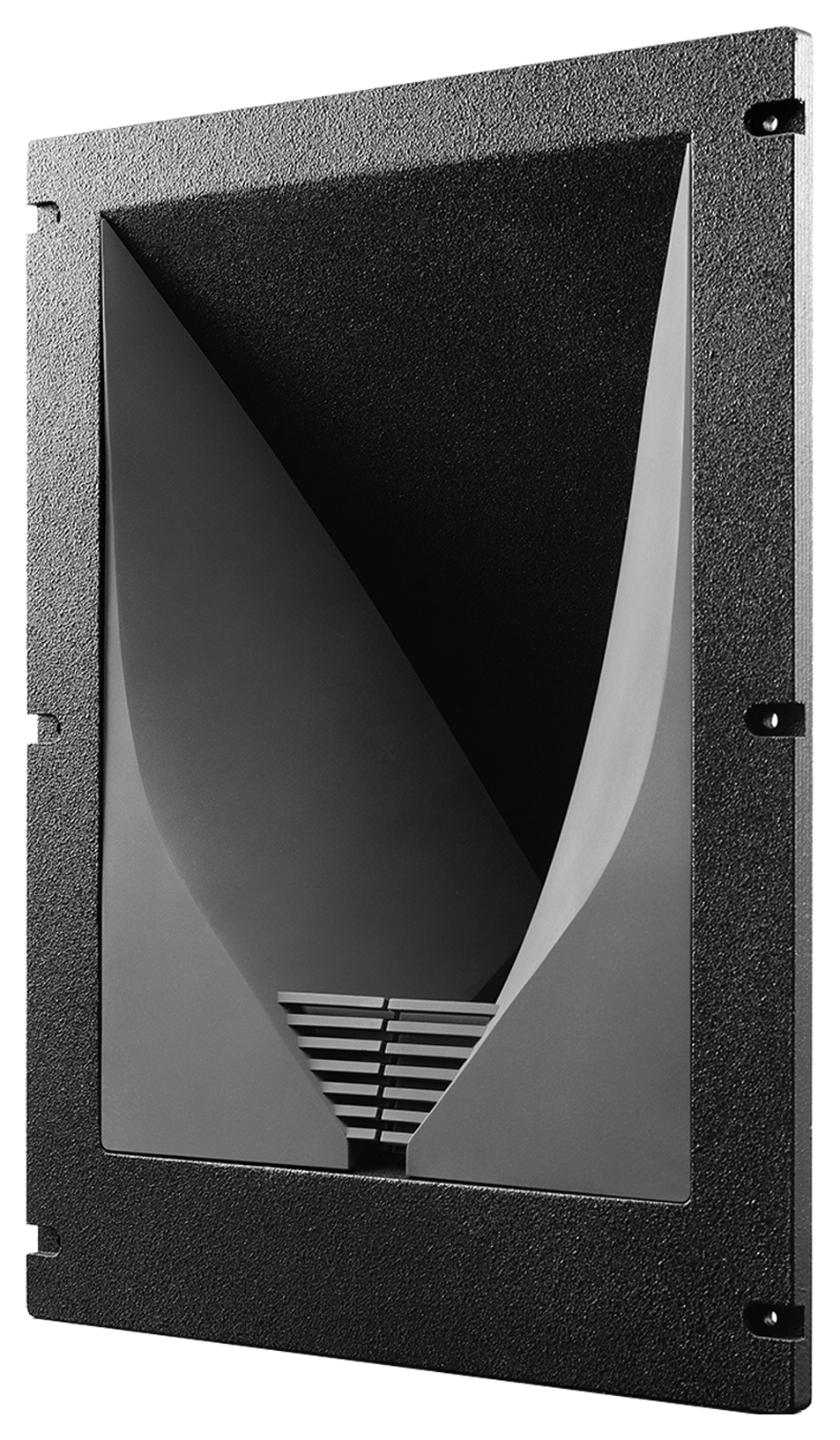

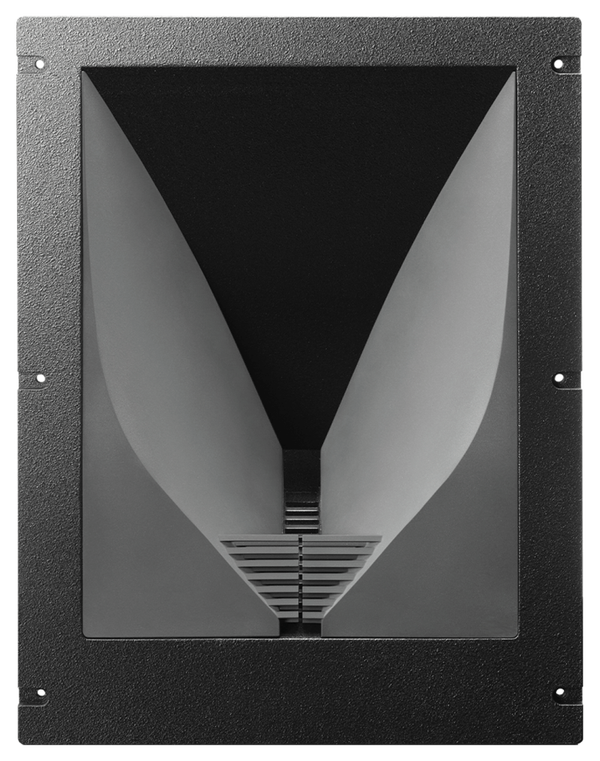

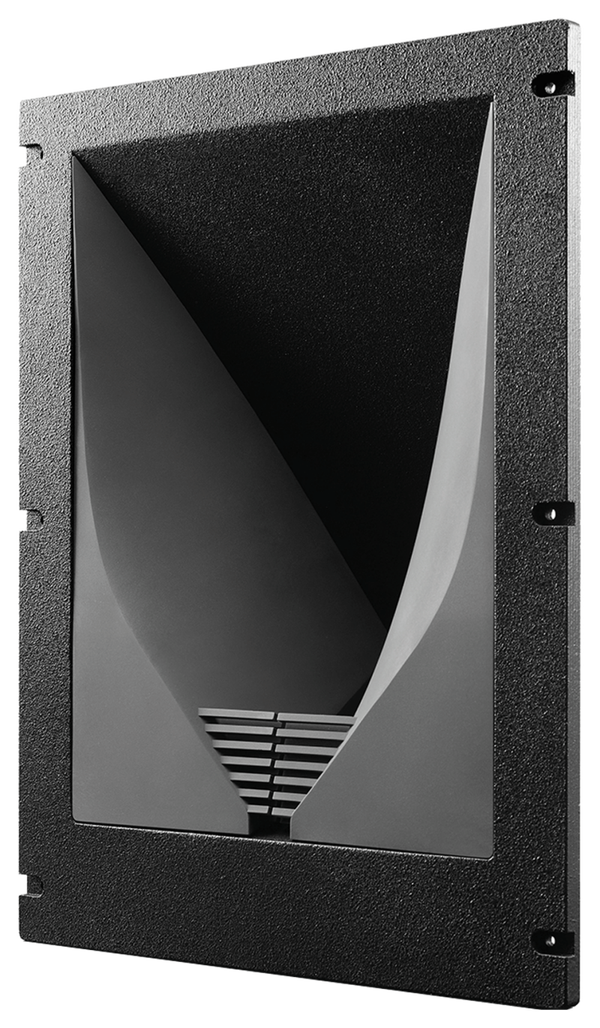

Onze ontwerpaanpak is, zoals altijd, het gebruik van een puntbron. In dit geval gebruiken we een asymmetrische golfgeleider met gecontroleerde dispersiepatroon om onze doelen te bereiken.

We geloven dat we het eerste bedrijf zijn dat echte, half-ruimte Klippel Near Field-scanning doet in het ontwerpproces van een dergelijke luidspreker. De 3D-meetgegevens worden aangeboden aan al onze integrators die deze gegevens kunnen gebruiken. Op deze manier kan het geluidsveld in elke kamer perfect worden ontworpen om de dekking te modelleren voordat de kamer zelfs maar wordt gebouwd. We bieden ook de nieuwe CEA-aanbevolen CEA2034 "Spinorama"-informatie voor volledige transparantie. We moedigen elk van deze andere sprekersbedrijven aan om even transparant te zijn in het publiceren van de resultaten van hun oplossingen, gemeten door een onafhankelijk laboratorium.

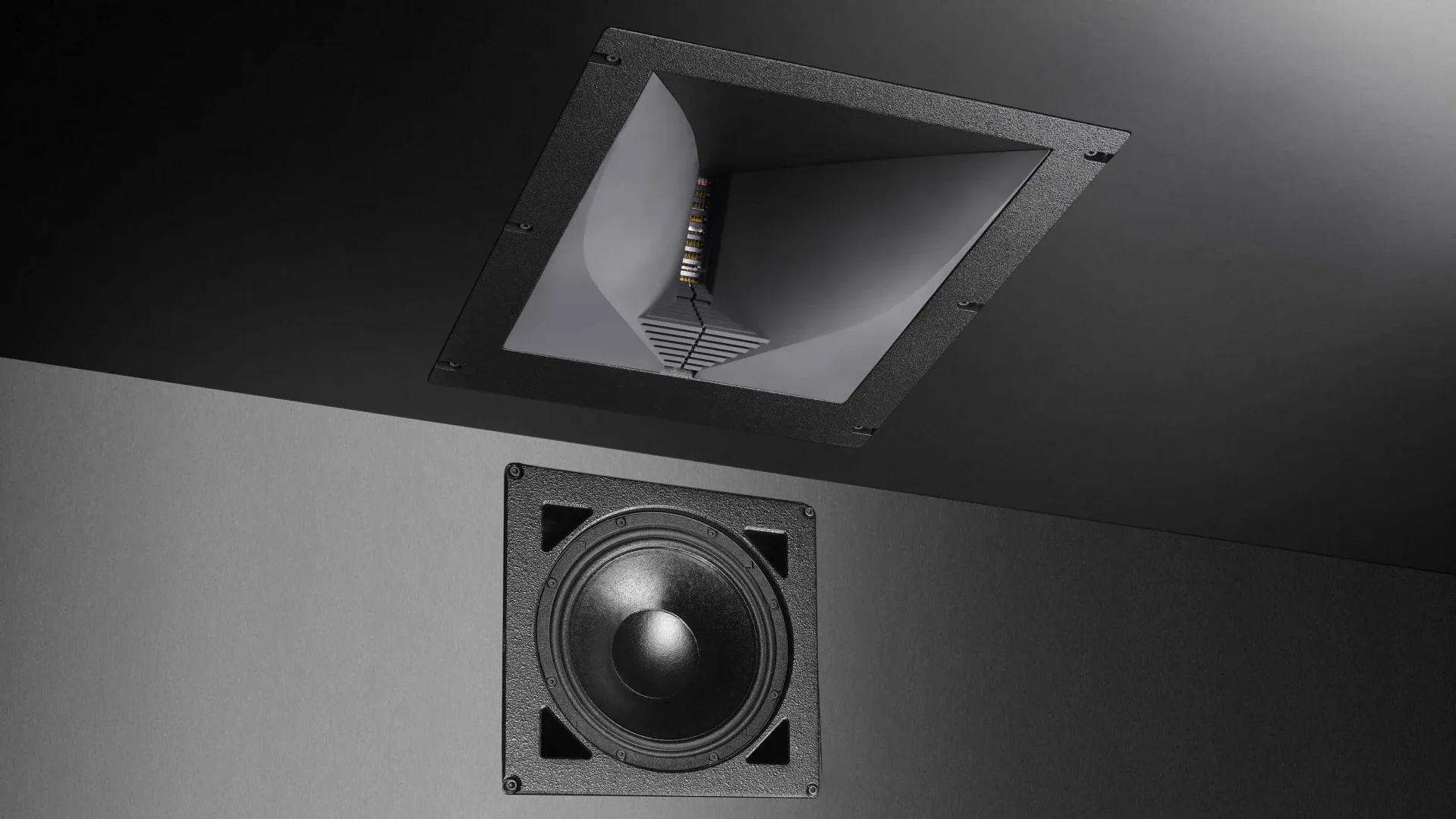

Onze wandkanaalluidspreker wordt geleverd met een montageplaat die het draaien en richten van de luidsprekermodule in het plafond mogelijk maakt voor perfecte uitlijning en dekking als L/Lc/C/Rc/R-luidspreker (een van de vijf wandkanalen die vaak vereist zijn voor zeer grote muren).

De optionele balancerende luidspreker die onder de muur wordt gebruikt, is zeer ondiep met minder dan 4" diep en slechts 7" breed, met behulp van een krachtig, puntbron coaxiaal ontwerp.

Het primaire plafondsysteem is een tweerichtings, actief ontwerp met externe versterking en DSP. Wanneer de balancerende luidspreker nodig is, vereist elke set bovenste en onderste luidsprekers een driekanaals versterker en DSP (of een processor zoals Trinnov of vergelijkbaar, die deze mogelijkheden heeft).

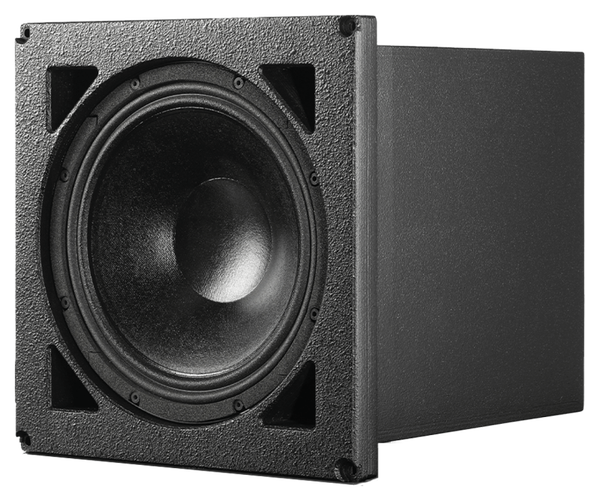

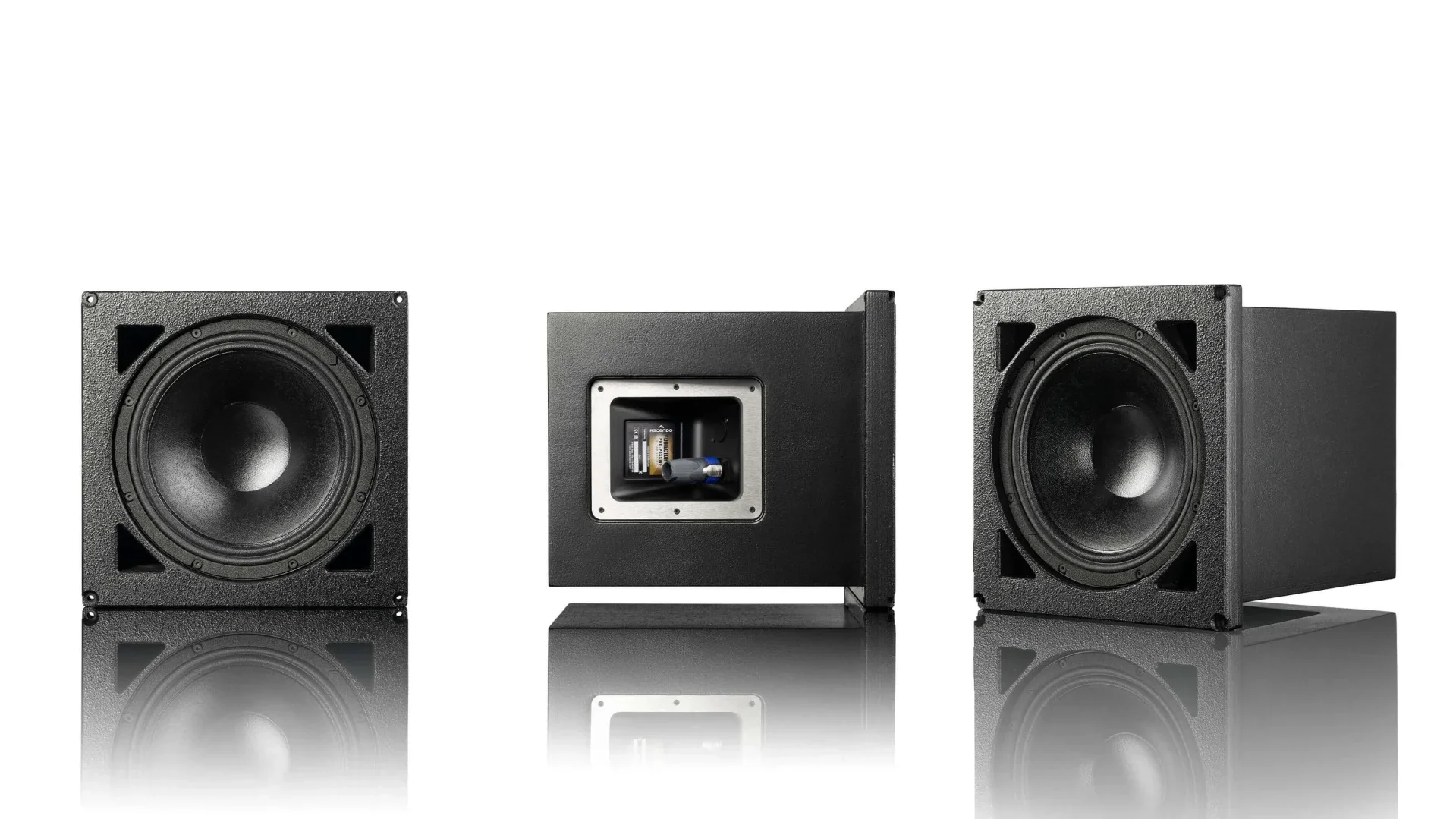

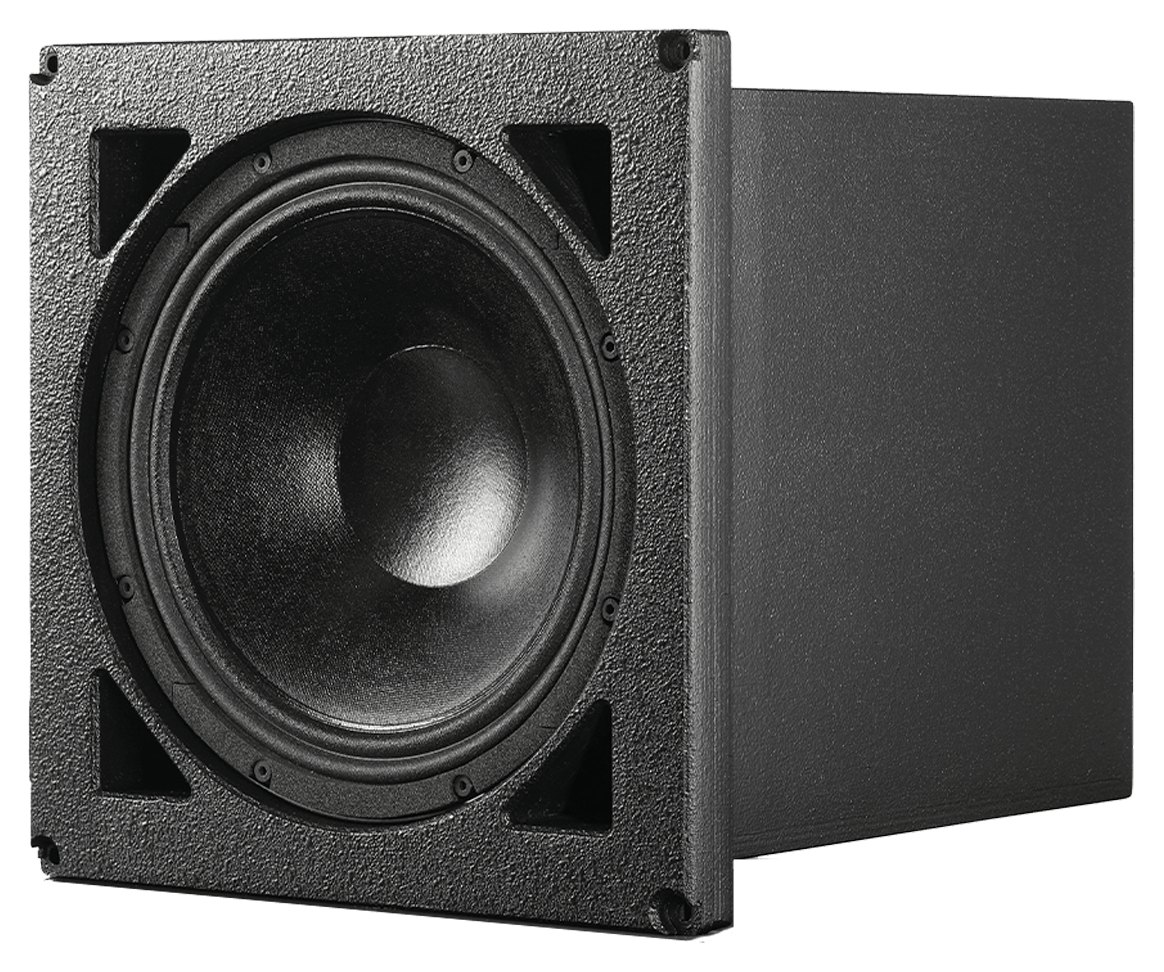

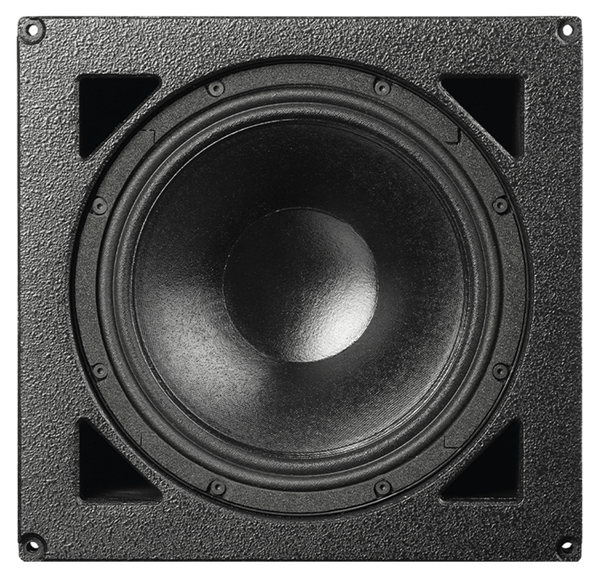

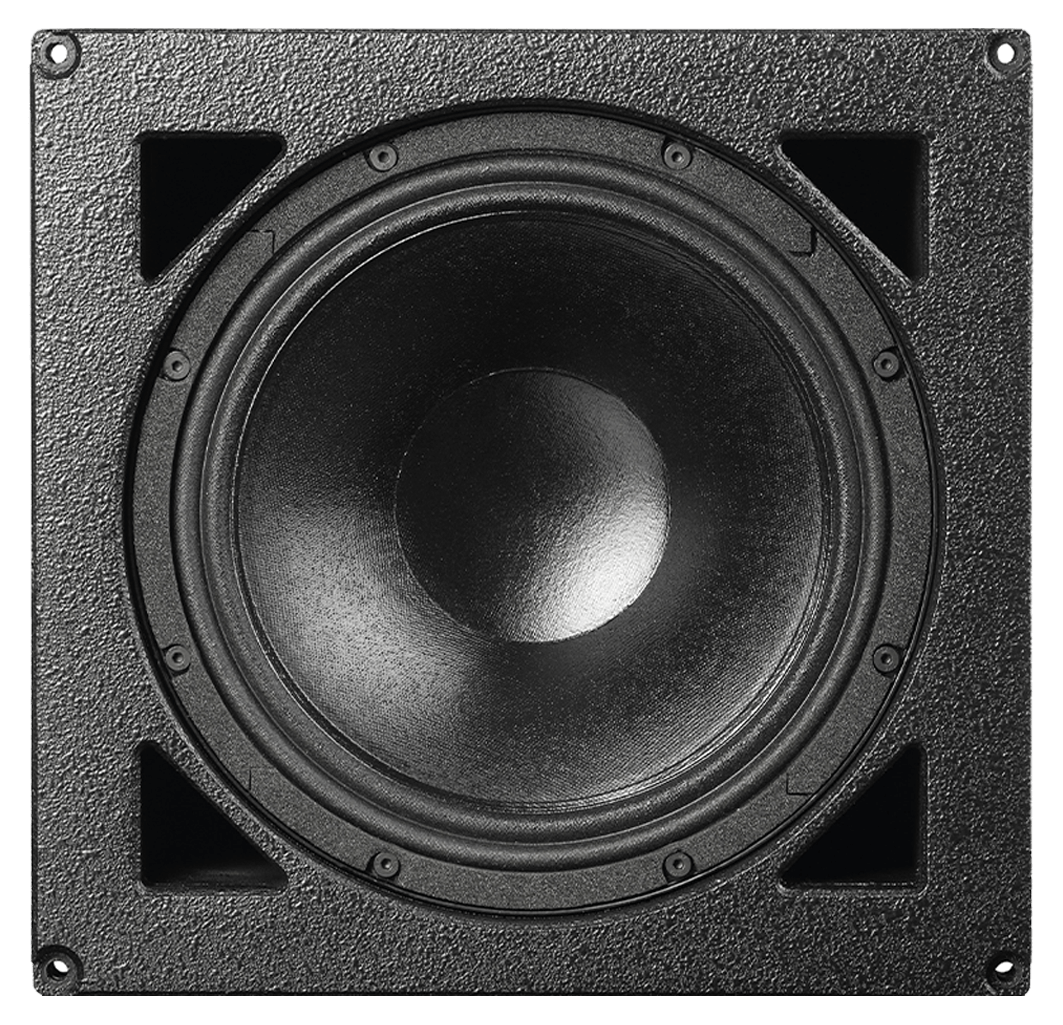

De luidsprekerdrivers zijn zorgvuldig gekozen om recordlage vervormingsniveaus en echte high-end resolutie te bereiken. De tweeter is een krachtig AMT-ontwerp en de woofer is een 10" quad voice-coil, dual gap, low inductance ontwerp zoals onze beroemde 18" en 21" drivers. We hebben 3D-geprinte speciale golfgeleiders voor de tweeter en de woofer ontworpen, ontwikkeld en getest om de beste koppeling tussen hen te vinden zonder significante lobbing of annuleringen.

Deze innovatieve Wall-kanaalluidsprekers waarvoor patent is aangevraagd, maken deel uit van een thuisbioscoop- of theatraal 3D-afspeelsysteem dat meestal wordt gecombineerd met de toonaangevende Ascendo-subwoofersystemen, waaronder de exclusieve infrasonische subwoofers die frequenties met één cijfer met autoriteit en precisie kunnen reproduceren.

Luidsprekertype

Asymmetrisch Waveguide-ontwerp met 8" AMT en een enkele of dubbele 10" middenwoofer

Principe

Geventileerd

Passief | Actief

Actief, 2Ch DSP + 2Ch Versterker zijn vereist

Woofer

10" woofer

Tweeter

8" AMT

Aanbevolen versterkers

Laag-midden 71 Vrms, 100 Vpk, 8.9 A; hoog 62 Vrms, 88 Vpk, 3,9 A; equivalent aan LF 630 W @ 8 Ω, HF 240 W @ 16 Ω, met de juiste RMS & piekbegrenzerinstellingen

Aanbevolen ASCENDO-versterkers

DSP ULN2.2604 D

SPL (Half Ruimte 2pi)

Gemeten gegevens 127 dB (verder) | 1 x Director Woofer 130 dB (Ververder) | 2 x Director Woofer 105 dB (Verder) | AMT Golfgeleider

Frequentiebereik

Gemeten gegevens 78 Hz - 21 kHz / -3 dB

Impedantie

16 Ω + 8 Ω

Directiviteit Horizontaal x Verticaal in deg°

80° x 45°

Invoerterminal

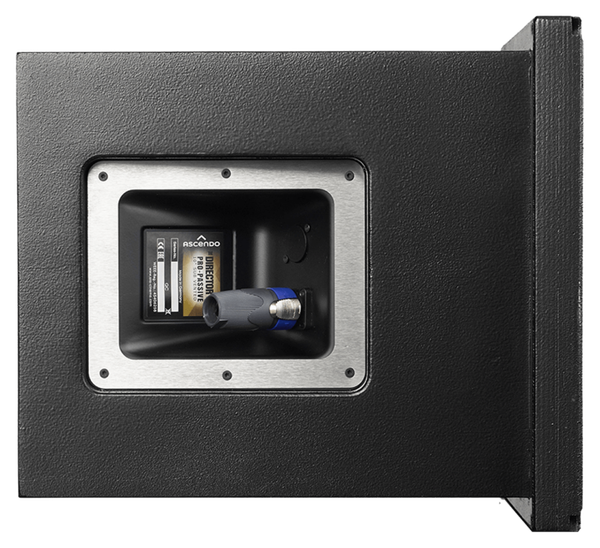

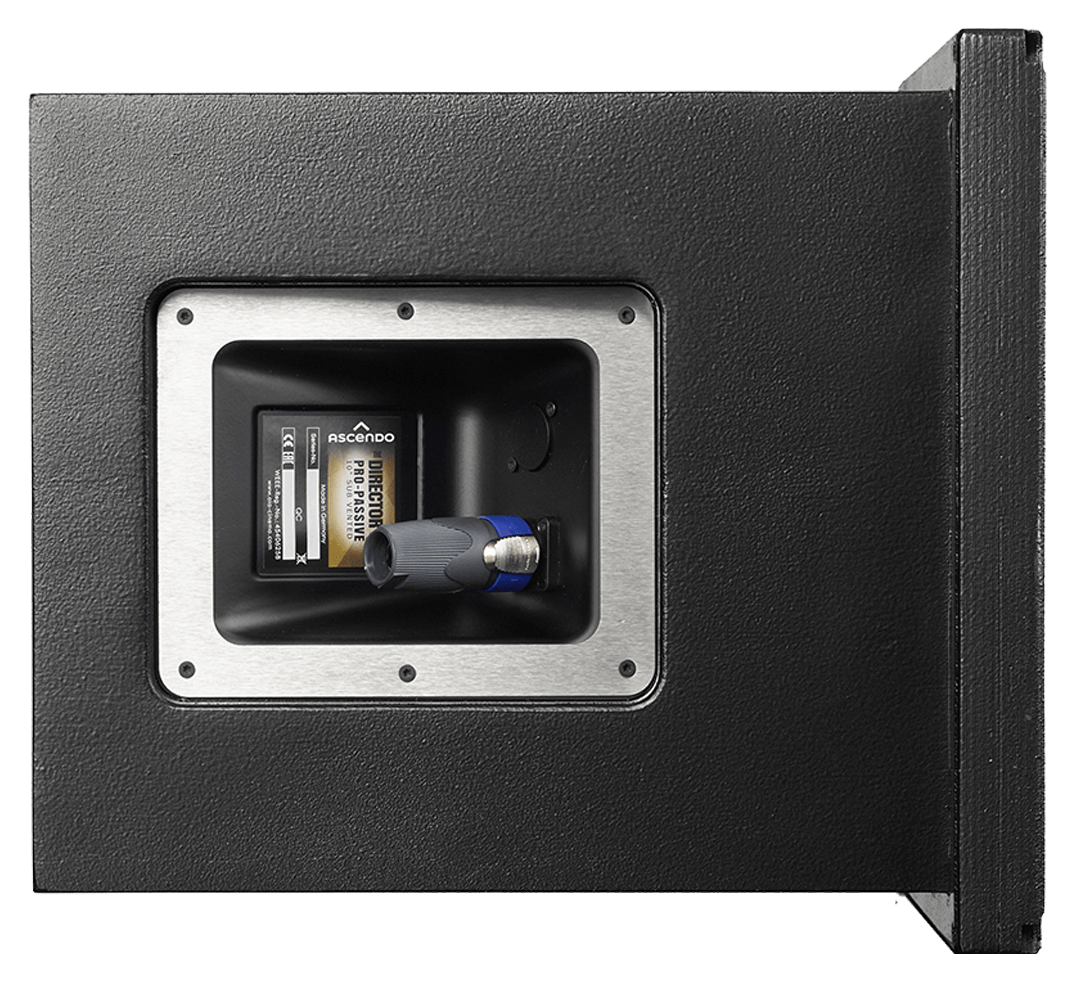

DIRECTEUR Golfgeleider - Neutrik Speakon NL4 DIRECTEUR Woofer 10 - Neutrik Speakon NL4

Afmetingen (B/H/D) mm (Zonder Rooster)

439 | 224 | 556 - Golfgeleider 310 | 320 | 340 - DIRECTEUR Woofer

Afmetingen (W/H/D) inch (Zonder Grille)

17 2/7 | 8 5/6 | 21 8/9 - Golfgeleider 12 1/5 | 12 3/5 | 13 2/5 - DIRECTEUR Woofer

Afmetingen verpakking (W/H/D) mm

670 | 330 | 580 - Golfgeleider 430 | 460 | 470 - DIRECTEUR Woofer

Afmetingen verpakking (W/H/D) inch

26 3/8 | 13 | 22 5/6 - Golfgeleider 17 | 18 1/9 | 18 1/2 - DIRECTEUR Woofer

Gewicht

22,05 lbs | 10 kg - Golfgeleider 17,64 lbs | 8 kg - DIRECTEUR Woofer

Brutogewicht

33,07 lbs | 15 kg - Golfgeleider 26,46 lbs | 12 kg - DIRECTOR Woofer

Omhulling

Intern gevormde berken en MDF

Afmaken

Structurele verf zwart

Monteren

Montagegolfgeleider - 2 x metalen montagebeugels Montage DIRECOR Woofer - 2 x metalen montagebeugels

Naam

De THE DIRECTOR PRO ACTIVE EXT FLUSH wordt standaard geleverd met een voorklep
